Módulo de protección contra sobretensiones transitorias para corriente continua

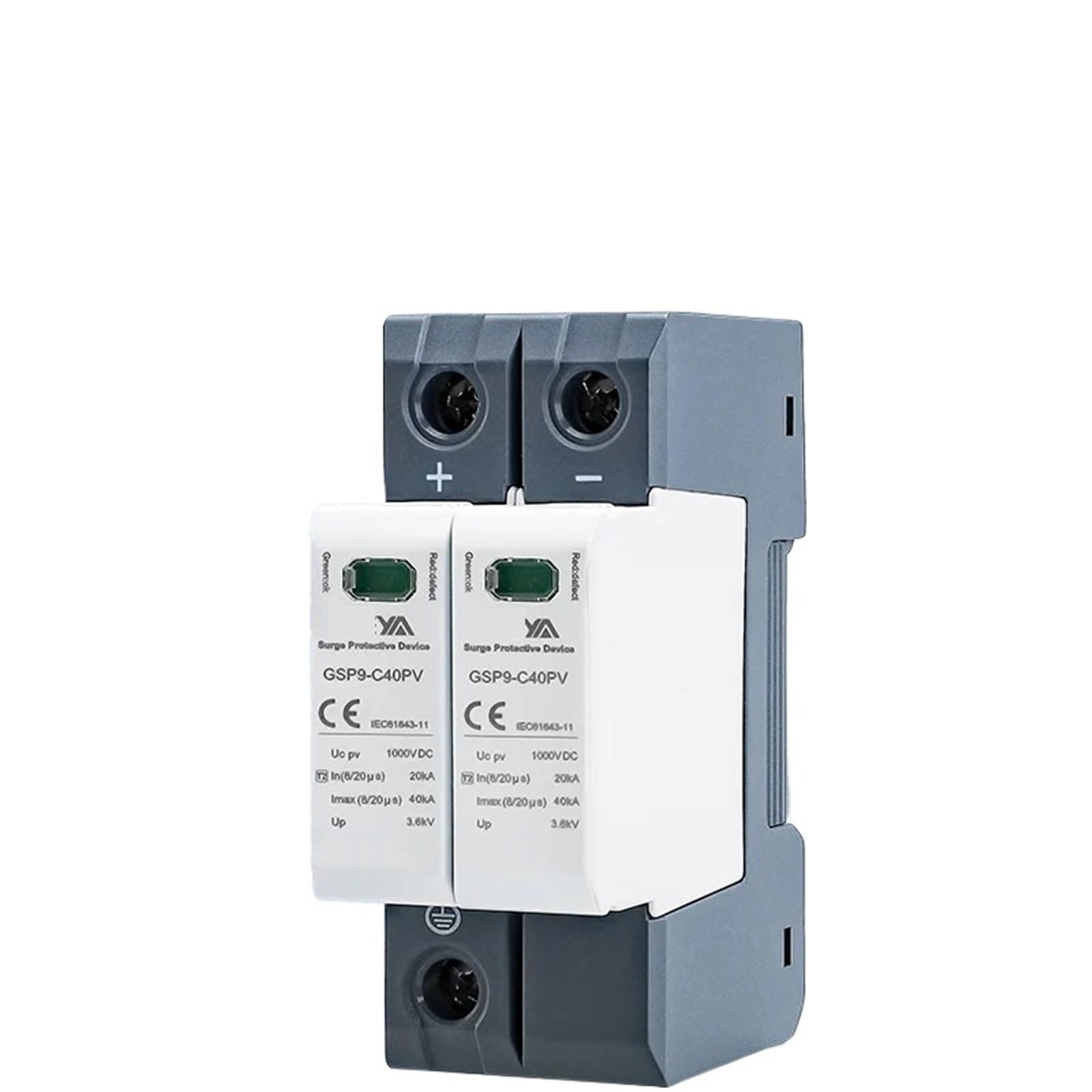

El diseño modular del DC SPD 1000V responde a las necesidades de seguridad eléctrica exigidas por las normativas de instalaciones de autoconsumo. Este protector de voltaje bimódulo (2P) ofrece una solución eficaz contra las ondas de choque provocadas por descargas atmosféricas directas o indirectas en la red de paneles solares fotovoltaicos.
Características clave para la optimización del sistema

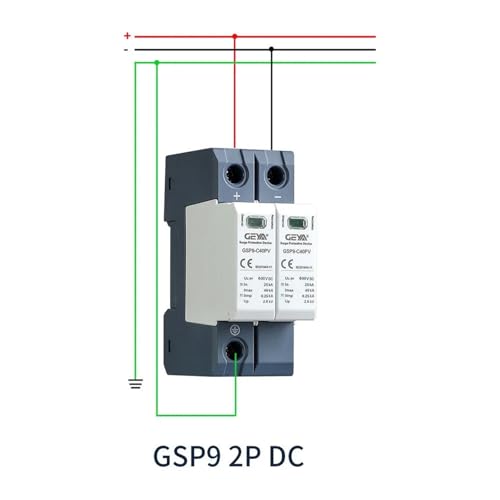

Instalado habitualmente entre la estructura de paneles solares FV y el inversor central, este dispositivo pararrayos fotovoltaico actúa en paralelo, por lo que no interrumpe el flujo normal de corriente continua durante la producción diaria de energía, interviniendo únicamente cuando se supera el umbral de tensión crítica.
- Configuración 2P: Adecuado para líneas con polos positivo y negativo aislados de tierra.
- Parámetro Imax 40KA: Capacidad robusta para disipar múltiples eventos transitorios de gran intensidad.
- Tensión de aislamiento elevada: Diseñado para configuraciones exigentes de hasta 1000VDC de tensión continua.
Ficha de datos de rendimiento eléctrico
| Componente Eléctrico | Rango de Operación Fotovoltaica |
|---|---|
| Voltaje del sistema compatible | 600V DC a 1000V DC |
| Clase de protección | Clase II / Tipo 2 |
| Humedad ambiental admitida | 5% a 95% sin condensación |
| Temperatura de funcionamiento | Entre -40 grados y 85 grados Celsius |
La incorporación de este pararrayos fotovoltaico en la caja de strings asegura una reducción del estrés dieléctrico en los materiales aislantes de toda la instalación de energía solar.
